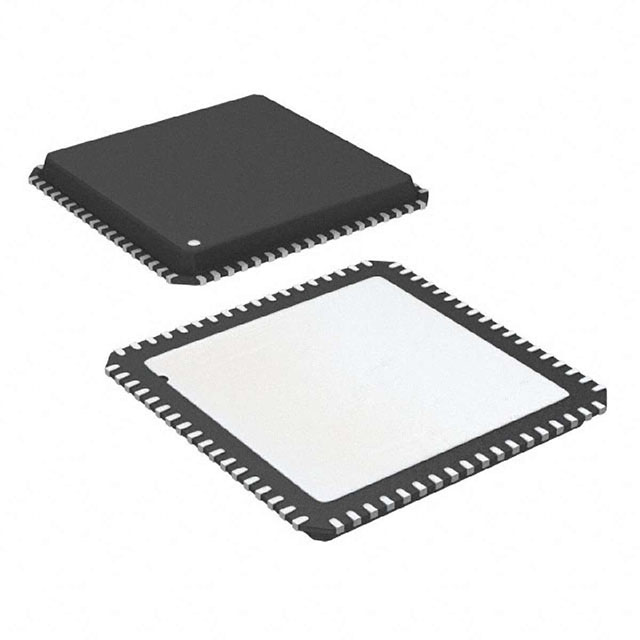

AD9694TCPZ-500-CSL 是一款四路、14 位、500 MSPS 模數轉換器 (ADC)。該器件具有片上緩沖器和采樣與保持電路，設計功耗低、體積小、使用方便。該器件設計用于對高達 1.4 GHz 的寬帶模擬信號進行采樣。

特點

JESD204B（子類 1）編碼串行數字輸出

線路速率高達 15 Gbps

500 MSPS 時總功率為 1.66 W

每個 ADC 通道 415 mW

305 MHz 時 SFDR = 82 dBFS（1.80 V p-p 輸入范圍）

SNR = 66.8 dBFS，305 MHz（1.80 V p-p 輸入范圍）

噪聲密度 = -151.5 dBFS/Hz（1.80 V p-p 輸入范圍）

0.975 V、1.8 V 和 2.5 V 直流電源操作

無缺碼

內部 ADC 電壓基準

模擬輸入緩沖器

片上抖動可提高小信號線性度

靈活的差分輸入電壓范圍

1.44 V p-p 至 2.16 V p-p（標稱 1.80 V p-p）

1.4 GHz 模擬輸入全功率帶寬

振幅檢測位，可有效實施 AGC

4 個集成寬帶數字處理器

48 位 NCO，最多 4 個級聯半帶濾波器

差分時鐘輸入

整數時鐘除以 1、2、4 或 8

片上溫度二極管

靈活的 JESD204B 通道配置

應用

中低地球軌道（LEO/MEO）衛星

航空電子設備

通信

分集多頻帶、多模數字接收器

3G/4G、W-CDMA、GSM、LTE、LTE-A

通用軟件無線電

超寬帶衛星接收機

儀器

雷達

信號情報（SIGINT）
