ADMV7420BCEZ 是一款完全集成的系統級封裝 (SiP) 同相/正交 (I/Q) 下變頻器，可在直流至 2 GHz 的中頻 (IF) 輸出范圍和 81 GHz 至 86 GHz 的射頻 (RF) 輸入范圍之間工作。該套件提供 10 dB 的小信號轉換增益，以及 30 dBc 的鏡像抑制。ADMV7420BCEZ在低噪聲放大器之后使用鏡像抑制混頻器，該混頻器由 6× 本地振蕩器 (LO) 放大器驅動。針對直接轉換應用提供差分 I 和 Q 混頻器輸出?；蛘撸梢葬槍味藨?yīng)用使用一個外部 90° 混合和兩個外部 180° 混合來組合輸出。

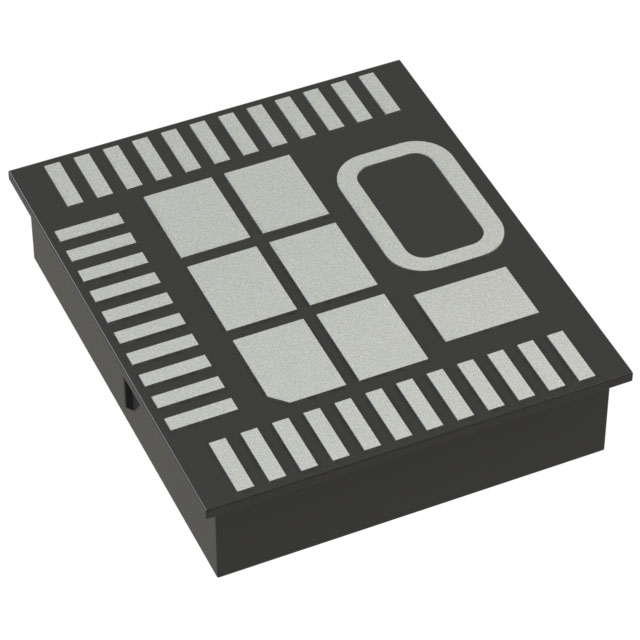

ADMV7420BCEZ 采用完全集成的表面安裝 34 端子 11 mm × 13 mm 芯片陣列小外形無鉛腔面 (LGA_CAV) 封裝。ADMV7420BCEZ 的外殼工作溫度范圍為 ?40°C 至 +85°C。

規格參數——ADMV7420BCEZ

RF 輸入頻率范圍：81 GHz ~ 86 GHz（E 頻段）

IF 輸出頻率范圍：DC ~ 2 GHz（支持基帶信號）

轉換增益：10 dB（典型值）

鏡像抑制：30 dBc（典型值）

噪聲指數 5 dB（典型值）

輸入 IP3：三階截點）： 1 dBm（典型值）

輸入 IP2：（二階截點）：26 dBm（典型值）

輸入 P1dB（1dB 壓縮點）： -5 dBm（典型值）

LO 泄漏：< -55 dBm（6× LO 驅動）

I/Q 幅度不平衡： 0.5 dB（典型值）

I/Q 相位不平衡：5°（典型值）

封裝：34 端子 LGA_CAV（11×13×3.07 mm）

工作溫度范圍：-40°C ~ +85°C（工業級）

特性——ADMV7420BCEZ

低噪聲設計：具有 5 dB 的典型噪聲指數，適合高靈敏度接收應用。

高鏡像抑制：30 dBc 的鏡像抑制能力，減少信號干擾。

集成設計：完全集成的表面安裝 34 端子 11 mm × 13 mm LGA_CAV 封裝，節省空間。

靈活的輸出選項：提供差分 I 和 Q 混頻器輸出，也可通過外部混合器組合為單端輸出。

應用 ——ADMV7420BCEZ

E 頻段通信系統

高容量無線回程

測試與測量

航空航天和防務
